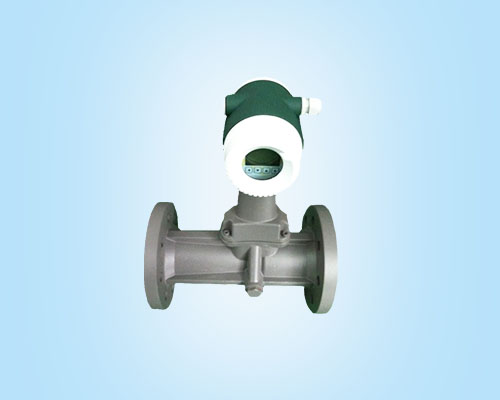

旋進漩渦流量計采用   新微處理技術,具有功能強、流量范圍寬、操作維修簡單,安裝使用方便等優點,主要技術指標達到同類產品水平。廣泛應用于石油、化工、電力、冶金煤炭等行業各種氣體計量。

旋進漩渦流量計工作原理

流量傳感器的流通剖面類似文丘里管的型線。在入口側安放一組螺旋型導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，   后在液晶顯示屏上顯示出測量結果（瞬時流量、累積流量及溫度、壓力數據）。

流量計結構

旋進旋渦流量計結構緊湊，主要由殼體、旋渦發生體、傳感器（溫度、壓力、流量）、整流器、支架和轉換器構成。

旋進旋渦氣體流量計使用條件

環境溫度：-30℃~+55℃

相對濕度：5%~

介質溫度：-30℃~+80℃

大氣壓力：86kPa~106kPa

旋進漩渦流量計主要特點

1．內置式壓力、溫度、流量傳感器，   ,結構緊湊，外形美觀。

2．就地顯示溫度、壓力、瞬時流量和累積流量。

3．采用新型信號處理放大器和   的濾波技術，地剔除了壓力波動和管道振動所產生的干擾信號，提高了流量計的抗干擾能力，使小流量具有的穩定性。

4． 特有時間顯示及實時數據存儲之功能，無論什么情況，都能內部數據不會丟失,可   性保存。

5．整機功耗低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。

6．防盜功能，具有密碼保護,防止參數改動。

7．表頭可180度隨意旋轉，安裝方便。 ★ 無機械可動部件，，穩定，壽命長，長期運行無須維護；

★ 采用16位電腦芯片，，體積小，性能好，整機功能強；

★ 智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體，采取內置式組合，使結構   加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；

★ 采用雙檢測技術可效地提高檢測信號強度，并由管線振動引起的干擾；

★ 采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；

★ 采用EEPROM技術，參數設置方便，可   保存，并可保存   長達一年的歷史數據；

★ 轉換器可輸出頻率脈沖、4-20mA模擬信號，并具有RS485接口和HART協議，可直接與微機聯網，傳輸距離可達1.2Km；

★ 配合FM型數據采集器，可通過因特網或者電話網絡進行遠程數據傳輸；

★ 壓力、溫度信號為變送器輸入方式，互換性強；

★ 整機功耗低，可用內電池供電，也可外接電源。

旋進漩渦流量計產品特點

無機械轉動部件，不易腐蝕，，長時間工作無須維護

只需較短的直管段甚至可不用

采用   微處理器技術，使儀表集成度和性   高，運算

整機功耗低，能憑內電池長期供電運行，是理想的無需外電源就地顯示儀表

通過內設四只按鍵可進行有關參數設置，操作簡單

采用EEPROM技術，使儀表系數在斷電情況下也可長期保存

信號輸出可為脈沖信號、4～20mA電流信號和RS485數據通信，方便用戶選擇

具有密碼保護功能
